斜床身數控管螺紋車床45°斜導軌

本系列斜床身數控車床是高精度、高效率的斜床身自動化機床，配備多工位伺服或動力刀塔等配置，能夠加工直線圓柱、斜線圓柱、圓弧和各種螺紋，并且能夠加工蝸桿等復雜工件，具有編程簡單、結構可靠、操作方便和自動化程度高等特點，是油管等管件加工領域常用的高效率數控加工設備。

施建余 13585010888

龔健峰 13706185509

產品詳情

標準配置

液壓刀塔、氣動卡盤、液壓尾座、自動集中潤滑、冷卻系統、封閉型防護罩

可選配置

西門子、發那科、廣數和凱恩帝等數控系統、動力刀塔、動力刀具

用途

性能特點

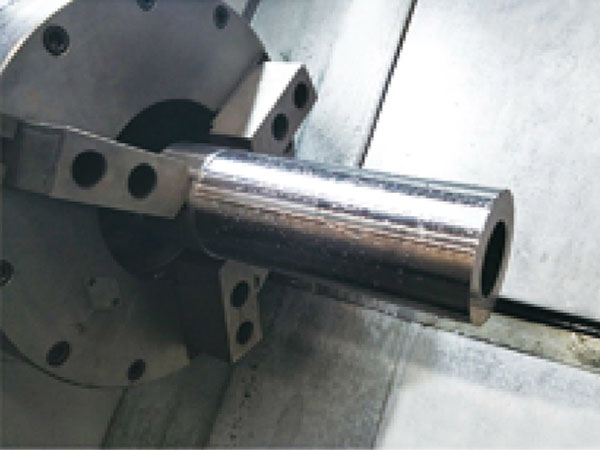

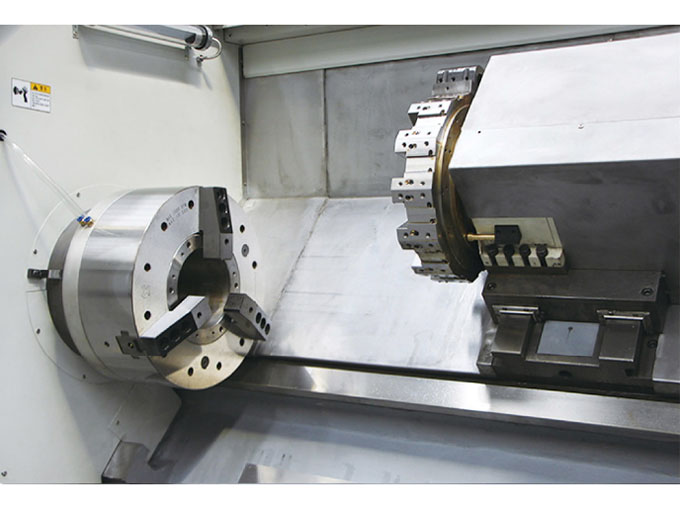

主軸孔徑大、通過性高，前后雙氣動卡盤工件夾持穩定、加工效率高
樹脂砂工藝鑄造整體床身，經時效處理，外形美觀、剛性好、精度高
采用高品質刮屑板防導軌刮傷，導軌面使用貼塑，耐磨性好、精度高

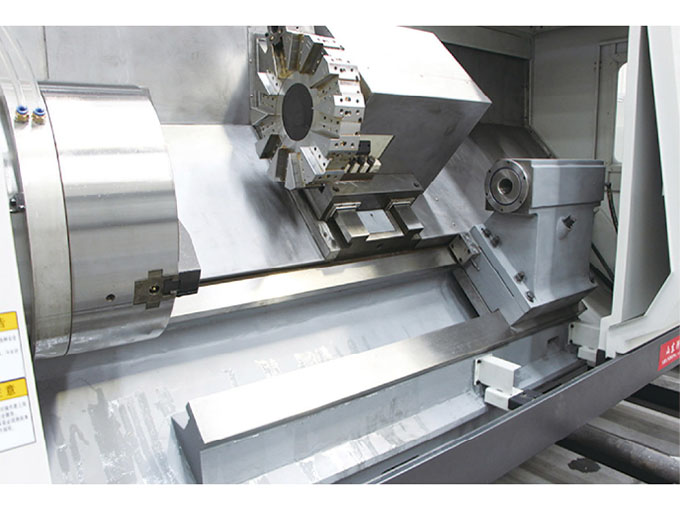

采用45°斜床身和高頻淬火硬軌，以保證高強度切削的穩定性和精度

技術參數

主要技術參數		SPECIFICATION	UNIT	QKY1319J	QKY1322J	QKY1325J	QKY1327J	QKY1330J	QKY1335J
加工范圍 Capacity	床身上最大回轉直徑	Swing over bed	mm	600	600	800	800	800	800
	最大加工直徑	Max. turning diameter	mm	450	450	450	450	450	450
	橫滑板上最大回轉直徑	Swing over cross slide	mm	450	450	450	450	450	450
	最大工件長度	Distance between centers	mm	600	600	600	600	600	600
	床身傾斜角度	Slant bed layout angle	°	45	45	45	45	45	45
主軸 Spindle	主軸孔徑范圍	Spindle bore	mm	206	225	255	280	300	355
	主軸鼻端型號	Spindle nose type	-	短圓柱	短圓柱	短圓柱	短圓柱	短圓柱	短圓柱
	棒料通過直徑	Bar material through	-	190	220	250	275	295	350
	主軸最高轉速	Spindle speed range	rpm	550	550	450	450	350	350
刀架 Turret	刀架類型	Turret/tool post	-	4工位電動刀架/NC turret 4 position
刀架 Turret	刀具尺寸	Tool shank size	mm	32×32	32×32	32×32	32×32	40×40	40×40
進給 Feed	X軸行程	X axis travel	mm	350	350	350	350	350	350
	Z軸行程	Z axis travel	mm	600	600	600	600	600	600
	X軸快速進給速度	X axis rapid traverse	mm/min	4000	4000	4000	4000	4000	4000
	Z軸快速進給速度	Z axis rapid traverse	mm/min	6000	6000	6000	6000	6000	6000
尾座 Tailstock	液壓尾座套筒直徑	Tailstock quill diameter	mm	不配尾座/Without tailstock
	液壓尾座套筒錐度	Tailstock quill taper	-	-	-	-	-	-	-
	液壓尾座套筒行程	Tailstock quill travel	mm	-	-	-	-	-	-
電機 Motor	主軸電機	Main spindle motor	kW	22	22	22	22	30	30
電機 Motor	冷卻泵電機	Coolant pump motor	kW	0.25	0.25	0.25	0.25	0.25	0.25
尺寸 Dimension	寬度W×高度H	Width × Height	mm	2250×2350	2250×2350	2250×2350	2250×2350	2250×2350	2250×2350
尺寸 Dimension	長度L（含排屑器）	Length （chip conveyor included）	mm	5100	5100	5100	5100	5100	5100
重量 Weight	機器凈重	Net weight	T	10.3	10.5	11.3	11.5	12.5	12.5

主要技術參數		SPECIFICATION	UNIT	QKY1312	QKY1315	QKY1319	QKY1322
加工范圍 Capacity	床身上最大回轉直徑	Swing over bed	mm	600	630	680	680
	最大加工直徑	Max. turning diameter	mm	500	600	600	600
	橫滑板上最大回轉直徑	Swing over cross slide	mm	200	440	450	450
	最大工件長度	Distance between centers	mm	600	1000	920	920
	床身傾斜角度	Slant bed layout angle	°	45	45	45	45
主軸 Spindle	主軸孔徑范圍	Spindle bore	mm	120	150	200	225
	主軸鼻端型號	Spindle nose type	-	A2-11	A2-11	A2-15	A2-15
	棒料通過直徑	Bar material through	-	110	140	190	220
	主軸最高轉速	Spindle speed range	rpm	850	800	550	550
刀架 Turret	刀架類型	Turret/tool post	-	排刀	8工位液壓刀塔/Hydraulic turret 8 position
刀架 Turret	刀具尺寸	Tool shank size	mm	32×32	32×32	32×32	32×32
進給 Feed	X軸行程	X axis travel	mm	350	335	350	350
	Z軸行程	Z axis travel	mm	800	1100	1140	1140
	X軸快速進給速度	X axis rapid traverse	mm/min	4000	4000	4000	4000
	Z軸快速進給速度	Z axis rapid traverse	mm/min	6000	6000	6000	6000
尾座 Tailstock	液壓尾座套筒直徑	Tailstock quill diameter	mm	-	130	140	140
	液壓尾座套筒錐度	Tailstock quill taper	-	-	MT5	MT6	MT6
	液壓尾座套筒行程	Tailstock quill travel	mm	-	150	200	200
電機 Motor	主軸電機	Main spindle motor	kW	15	15	22	22
電機 Motor	冷卻泵電機	Coolant pump motor	kW	0.25	0.37	0.37	0.37
尺寸 Dimension	寬度W×高度H	Width × Height	mm	1850×1750	2050×2300	2000×2200	2000×2200
尺寸 Dimension	長度L（含排屑器）	Length (chip conveyor included)	mm	4450	4850	6600	6600
重量 Weight	機器凈重	Net weight	T	7.5	7.5	11.8	12.0
