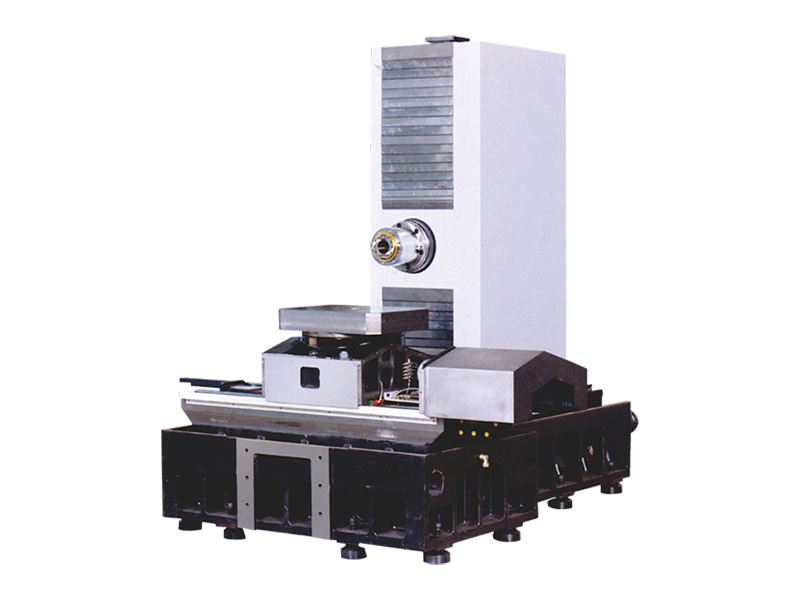

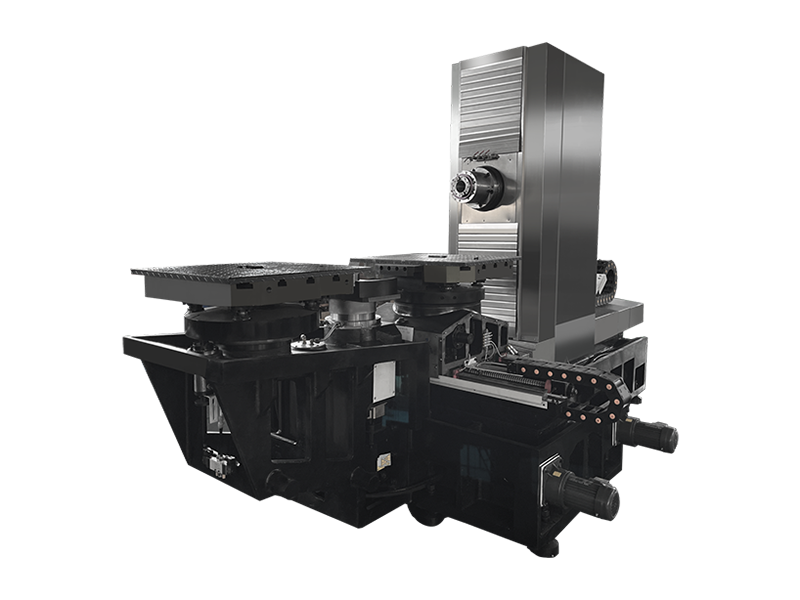

采用倒T型動柱式整體床身結構，具有剛性高、穩定性好、易于防護等優點。
       主要鑄件采用高牌號優質鑄鐵，樹脂砂造型，粗加工后二次時效處理，確保精度的穩定性。
       全封閉防護設計，雙側螺旋排屑結構，配備大容量切削液水箱和便利的機臺清潔氣槍，可選配鏈板式排屑提升裝置和蓄屑車。
       標準BT50環噴主軸，并配以氣幕保護裝置，徹底避免了切削液和粉塵等滲入；主軸套筒循環油冷卻，確保主軸精度并延長使用壽命。
       快速可靠的凸輪機械手換刀機構，標準配置30把，可選擇40把鏈?zhǔn)降稁欤侗P均采用雙向就近選刀方式，運轉快速、平穩、可靠。
       機床油水分離結構設計，配有潤滑油集中回收系統，節約油料，保護環境。
       三軸滾珠絲杠采用雙支撐預拉伸處理，優化傳動剛性，降低熱變形。
       采用FANUC最新寬域大扭矩主軸伺服電機，配合大扭矩的同步齒型帶傳動（可選擇電機與主軸直聯結構），多種主軸配置（皮帶傳動、直聯主軸、ZF齒輪箱）方案可供選擇，滿足不同材料的加工要求。
       三軸進給驅動均采用進口重載滾柱直線導軌，預加載荷為V3級，承載高，精度穩定。

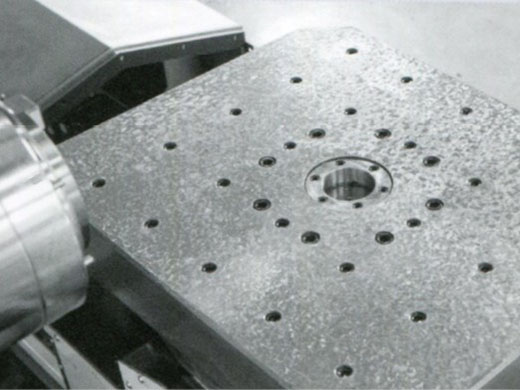

       1旋轉工作臺采用高精度端齒盤定位，可提供1°×360等分雙向定位轉臺，分度定位精度高。

項目/規格		單位	NMC-45H/45H-1	NMC-63H/63H-1	NMC-80H/80H-1	NMC-100H/100H-1
行程	X/Y/Z軸	mm	600*610*600	1050/750/900	1300/1000/1000	1600/1000/1000
	主軸端面至工作臺中心距離	mm	60~660	130~1030	200~1200	200～1200
	主軸中心到工作臺面距離	mm	40～650	120～870	160~1160	120～1120
工作臺	工作臺尺寸（L*W）	mm	450*450	630×700	800*800	1000*1000
	工作臺最大承重	Kg	800	1500	2000	2500
	工作臺分度數	mm	1°/0.001°	1°/0.001°	1°/0.001°	1°/0.001
	雙工作臺交換時間	Sec	15	15	30	55
	工作臺上工件最大回轉直徑	mm	570	1400	1800	2000
	T型槽（槽數-槽寬-間距）	Mm	5-22-2000	5-22-2025	5-22-160	5-22-200
主軸	主軸錐孔（型號/安裝尺寸）	mm	BT40	BT50	BT50	BT50
	主軸轉速	rpm	8000	6000	6000	6000
進給	X/Y/Z軸快速進給	m/min	30/30/30	24/24/24	20/20/20	20/20/20
	最大切削進給	mm/min	10000	10000	10000	10000
換刀裝置	換刀方式		刀臂式	刀臂式	刀臂式	刀臂式
	刀柄規格	type	BT40	BT50	BT50	BT50
	刀具容量	tools	BT40-24/30	BT50-30/40/60把鏈?zhǔn)降稁?/td>	BT50-30/40/60把鏈?zhǔn)降稁?/td>	BT50-30/40/60把鏈?zhǔn)降稁?/td>
	最大刀具重量	kg	8	18	18	18
	最快換刀時間（T-T）	sec	2.5	5	5	5
馬達	主軸馬達	kw	11/15	15/18.5	15/18.5	15/18.5
精度	定位精度	mm	±0.006	±0.006	±0.006	±0.006
	重復定位精度	mm	±0.004	±0.004	±0.004	±0.004
機床尺寸	長*寬*高	mm	2500*3300*2560	3850/5050×3550×3200	4800/6800×4200×4100	4850/6880×4280×4100
	重量約	T	7	12	16.5	20
